前几天手欠又想给路由器刷一下系统，清除MIBIB分区成功，但刷入新分区文件时失败了，没注意看。
一顿操作下去以为完成了，就重启了路由器，杯具就此发生，接上电源没任何反应，指示灯不亮，复位按钮也没用。
当场崩溃，我深知这已经不是一根网线能解决的事了，无奈咨询了大佬教我上编程器救砖，刚开始我以为很难，实际操作起来其实也很简单，把方法分享给大家。
需要准备
CH341A编程器 + 烧录夹
CH341A编程软件（文章内附件下载）
十字螺丝刀（拆路由器）
Windows操作系统的电脑
已成砖的路由器 + 网线
编程所需的pb-boot.bin和潘多拉固件（在文章内附件下载）
操作步骤
【一】拆路由器
路由器把后面防滑垫扣掉就能看到四颗螺丝，卸下螺丝取下后盖板。
将两边带散热孔的边框取下来，是用卡扣固定的，需要一点点耐心和技巧。
然后把PCB板上肉眼可见的螺丝全部卸下来，把天线的连接线从黄金色触点轻轻的扣下来。（拍照记好位置）
这个时候用一点点技巧就可以把后面这块黑铁板板取下来了，取下来之后把整块主板拿出来。
把上面螺丝拧下来，取下前面带散热的保护板就能看到找到我们需要连接烧录夹的芯片。
【二】把编程器与烧录夹和路由器的芯片连接

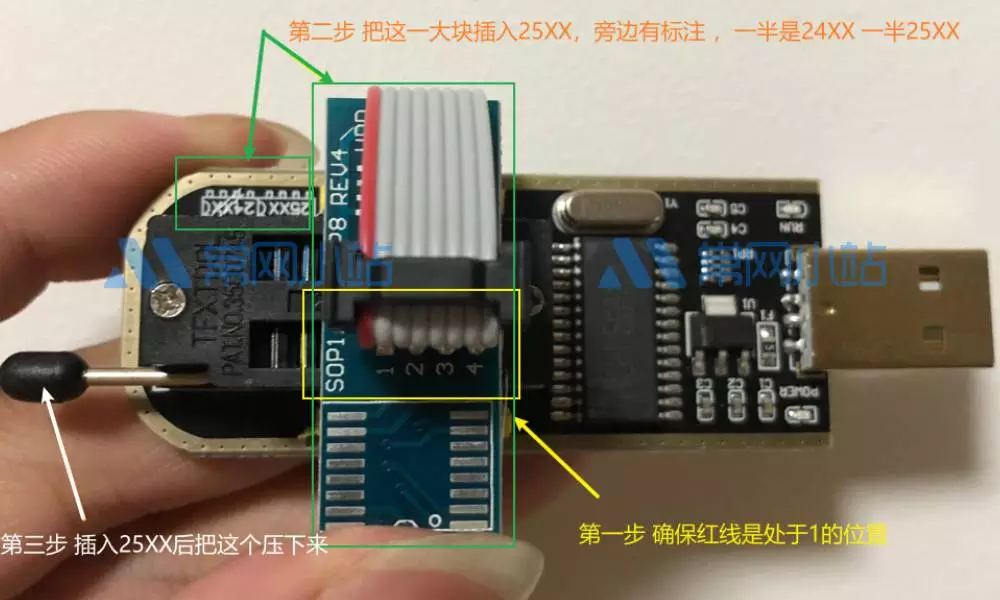

编程器连接烧录夹的示意图：

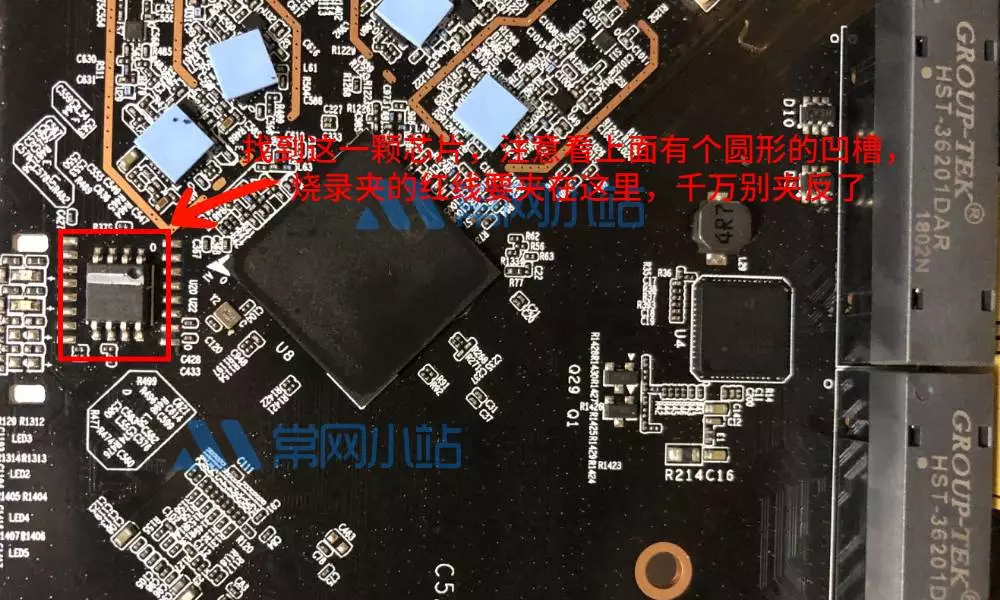

找到路由器上的这颗芯片，注意看上面有个圆形凹槽，烧录夹的红线夹在这个位置

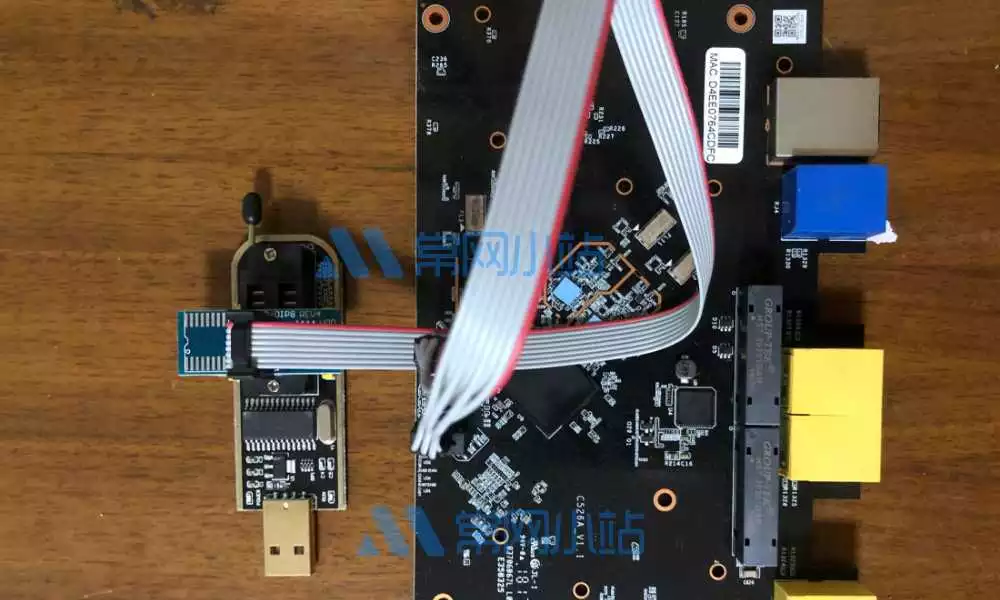

连接好就是这样，芯片上不太好几，有时候芯片上的针脚和烧入夹的针脚没有完全夹好会编程失败
【三】把编程器插入电脑USB并启动编程软件
打开编程软件之前先安装目录里面的“驱动非常重要 双击此安装.exe”

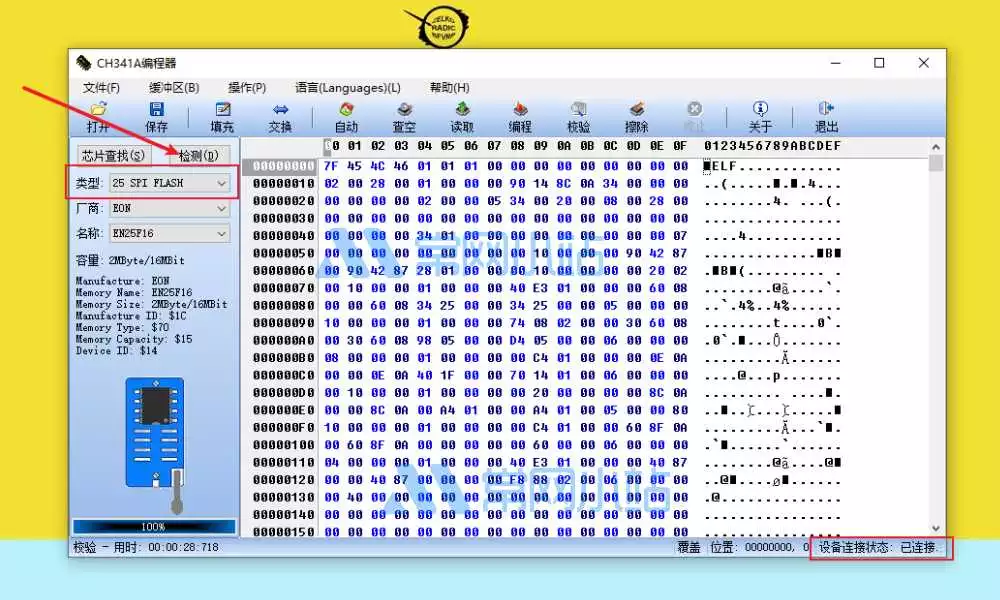

打开编程软件，一切正常的话右下角设备连接状态是已连接，类型选25 SPI FLASH，点击检测自动识别芯片，如果检测信息内容的最后四行都是显示$FF, 说明芯片引脚未正常与测试座完好接触。
芯片识别正常之后，我们依次进行上方按钮的操作： 擦除 - 查空 - 打开 - 选择文件”pb-boot-ipq40xx-hiwifi-c526a-spi-nor.bin“ - 编程 - 效验
如果全程没有报错，就编程成功了，我们把编程器和烧录夹取下来。
按住路由器背后的reset键通电，通电5秒后松开（奈何本人没文化，不知道PCB这样裸露状态，直接用手触摸会不会短路或触电？）
使用网线连接电脑，浏览器打开192.168.1.1，上传刷入PandoraBox固件，待固件刷完自动重启，装上路由器外壳，救砖完成。
